Przenośne systemy rentgenowskie w rozpoznaniu zagrożeń CBRN-E

Renomowany producent rozwiązań rtg

Firma VIDISCO Ltd. to renomowany izraelski producent innowacyjnych przenośnych rozwiązań rentgenowskich do bezinwazyjnej inspekcji podejrzanych, potencjalnie niebezpiecznych przedmiotów. Producent ten stawia bardzo wysokie wymagania w zakresie parametrów determinujących uzyskanie jak najlepszego zdjęcia rtg prześwietlanego obiektu, przy zapewnieniu jak najlepszych parametrów fizycznych urządzenia, pozwalających na jego mobilność w działaniach specjalnych. Głównymi elementami przenośnych systemów rentgenowskich są źródło promieni rtg oraz panel obrazujący.

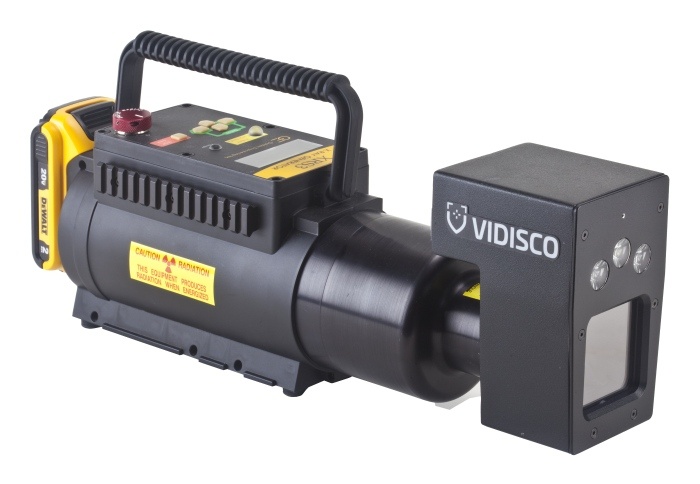

Większość czołowych producentów przenośnych systemów rtg wykorzystuje w swoich zestawach impulsowe generatory rentgenowskie amerykańskiej firmy Golden Engineering Inc., modele: XRS-4, XRS-3, XR200 oraz XR150. Parametrem różnicującym ww. generatory jest maksymalna energia fotonów, która w zależności od modelu wynosi od 150 kpV do 370 kpV. W związku z tym, że producenci bazują na tym samym źródle promieniowania rentgenowskiego, wyścig w celu uzyskania jak najlepszych osiągów dla systemów rtg skupił się na rozwoju paneli obrazowania, które decydują o jakości uzyskanego zdjęcia oraz możliwości jego użycia w trudnych warunkach wymuszonych przez charakter działań specjalnych.

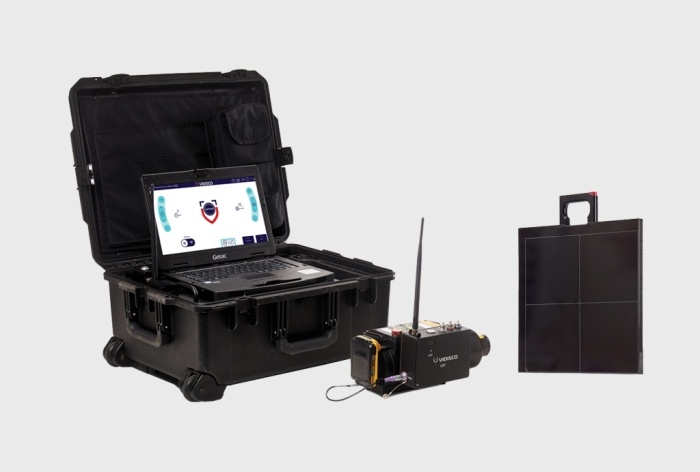

Firma VIDISCO Ltd. w 2023 wypuściła na rynek swój najnowszy produkt – Paladin 17 – system obrazowania DR na każde warunki atmosferyczne, zaprojektowany z myślą o ekstremalnych warunkach bezpieczeństwa i operacji wojskowych.

Czym wyróżnia się Paladin 17 na tle konkurencji?

Przede wszystkim parametrami fizycznymi, które znacząco odróżnią go od konkurencyjnych rozwiązań. Waga to tylko 2,5 kg z zamontowaną baterią zapewniającą pracę do 16 godzin, gdzie do tej pory najlepszym wynikiem była waga, która oscylowała przy wartości od ok. 3 do 4 kg.  Drugim czynnikiem wyróżniającym są jego wymiary. Strefa aktywna wynosi aż 360 mm x 430 mm przy wymiarach fizycznych panelu 384 mm x 460 mm.

Widoczną zmianą w odniesieniu do konkurencyjnych rozwiązań jest jego głębokość, która wynosi zaledwie 15 mm oraz wielkość strefy martwej, parametru niezmiernie ważnego w ujawnianiu zagrożeń bombowych, który tu wynosi tylko 2,8 mm. Największy jednak postęp nastąpił w uzyskaniu rozmiaru pikseli panelu obrazowania, czyli punktów, które tworzą obraz. Rozmiar piksela panelu obrazowania ma bezpośredni wpływ na jakość i szczegółowość uzyskiwanych zdjęć prześwietlanych niebezpiecznych obiektów.

Do tej pory w panelach obrazowania standardem był rozmiar piksela 140 μm. Panele o takim parametrze zastąpiły przestarzałe systemy, w których panel obrazowania posiadał rozmiar piksela 148 μm. Konstruktorom firmy VIDISCO udało się uzyskać w modelu Paladin 17 wynik 99 μm, co czyni go najnowocześniejszym rozwiązaniem w swojej klasie. Rozmiary piksela 99 μm  w połączniu z 2,8 mm strefy martwej wyznaczają nowy poziom w jakości uzyskiwania obrazów rentgenowskich w działaniach specjalnych.

Modułowa konstrukcja

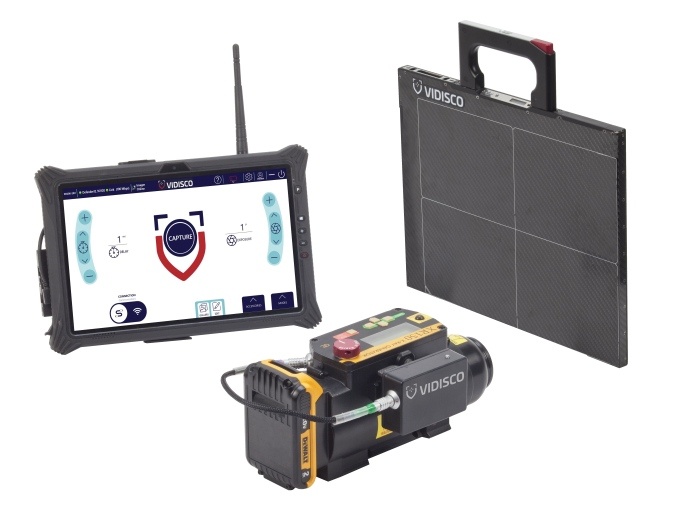

Paladin 17 w połączeniu z generatorem promieniowania impulsowego firmy Golden Engineering Inc. w zależności od potrzeb może być rozbudowany o profesjonalne akcesoria, takie jak:

• Dual Energy – XRDE – moduł umożliwiający wykonanie zdjęć rtg obiektu z rozróżnieniem pomiędzy materiałami organicznymi i nieorganicznymi,
• HAWK PRO – moduł umożliwiający zintegrowanie przechwyconego obrazu rtg z punktem celowania wyrzutnika pirotechnicznego,

• XAR 3D – moduł umożliwiający obrazowanie 3D w środowisku rzeczywistym,
• SLIDER – moduł mobilnego „suwaka” umożliwiający wykonanie od 1 do 9 zdjęć rtg w płaszczyźnie poziomej i pionowej,
• ROBOT INTERFACE – moduł wraz z ramą do integracji z robotem pirotechnicznym.

System Paladin 17 dzięki najnowszym rozwiązaniom jest profesjonalnym, w pełni kompletnym mobilnym systemem rentgenowskim do skutecznego rozpoznania i neutralizacji zagrożeń CBRN-E.

Więcej na temat systemu >>

Nowe możliwości w zakresie prowadzenia operacji specjalnych

Transactor Security Sp. z o.o. do rozpoznania i neutralizacji zagrożeń CBRN-E rekomenduje także ręczne skanery rtg, które otwierają nowe możliwości w zakresie prowadzenia operacji specjalnych. W celu zaimplementowania w Polsce najnowszych rozwiązań w tym zakresie firma współpracuje z producentem systemów rtg - Viken Detection. Firma Viken Detection, mająca siedzibę w Stanach Zjednoczonych, w celu umożliwienia prześwietlania obiektów, do których dostęp jest ograniczony, mając na względzie przede wszystkim bezpieczeństwo operatora, stworzyła ręczny skaner rtg - HBI Nighthawk™.

Nowoczesna technologia rtg

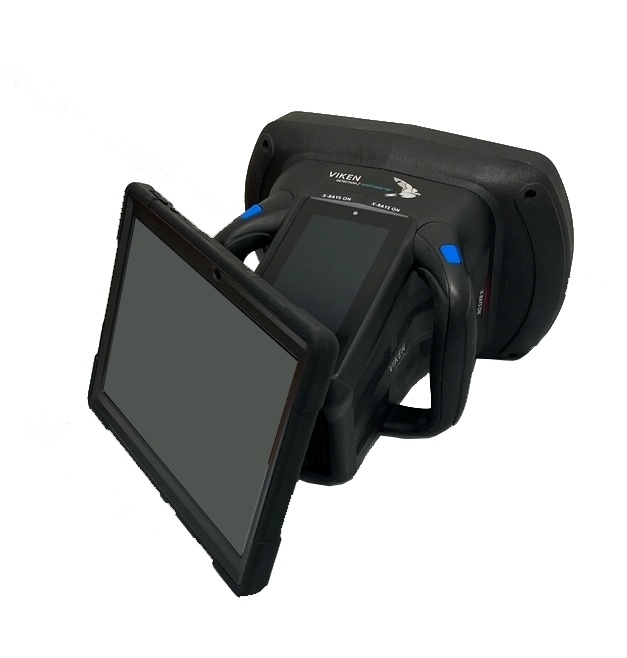

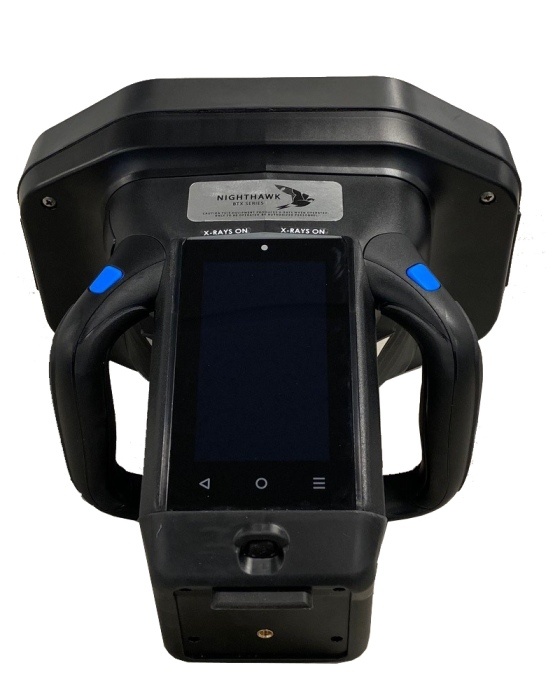

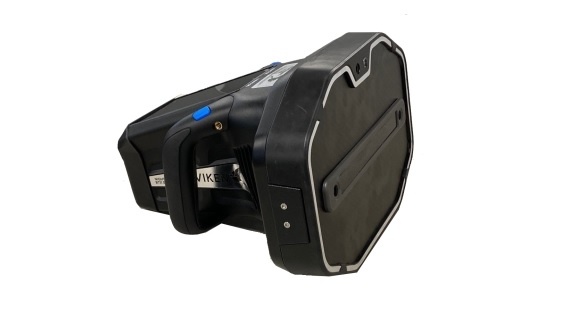

Urządzenie HBI Nighthawk™ jest najbardziej kompaktowym i najlżejszym ręcznym aparatem rentgenowskim, w którym zastosowano technologię BACKSCATTERED X-RAY (technologię rentgenowskiego rozproszenia wstecznego).

W przeciwieństwie do konwencjonalnej radiografii, technologia BACKSCATTERED X-RAY wykorzystuje promieniowanie odbite wywołane efektem Comptona. Charakterystyka komptonowskiego promieniowania odbitego, mianowicie zdolność odróżniania materiałów o niskiej liczbie atomowej, jest kluczowym powodem stosowania technologii odbiciowej do wykrywania m.in. materiałów wybuchowych, narkotyków, substancji niebezpiecznych, w sytuacji prześwietlania obiektów z jednostronnym dostępem.

Metoda odbiciowa najczęściej stosowana jest ze względów bezpieczeństwa z tego powodu, że walorem technologii BACKSCATTERED X-RAY są niskie dawki promieniowania uwolnione do otoczenia i docierające do badanego obiektu, co jest szczególnie ważne dla operatora urządzenia, jak również ze względu na potencjalną obecność osób postronnych. HBI Nighthawk™ to wytrzymały, ergonomiczny i mobilny skaner rentgenowski, wykorzystywany do szybkiego i skutecznego sprawdzania bagażu, podejrzanych pojazdów, przesyłek towarów oraz do ukrytej kontrabandy, narkotyków, materiałów wybuchowych lub broni.

Detektor, ekran i interfejs użytkownika są zintegrowane w jednym urządzeniu, co zapewnia jego mobilność. Możliwe zatem jest wykonywanie zdjęć w miejscach, w których nie można używać zwykłego urządzenia rentgenowskiego, np. na ścianach, drzwiach, zamontowanych oponach samochodowych, w schowku, przestrzeni konstrukcyjnych pojazdów itp.

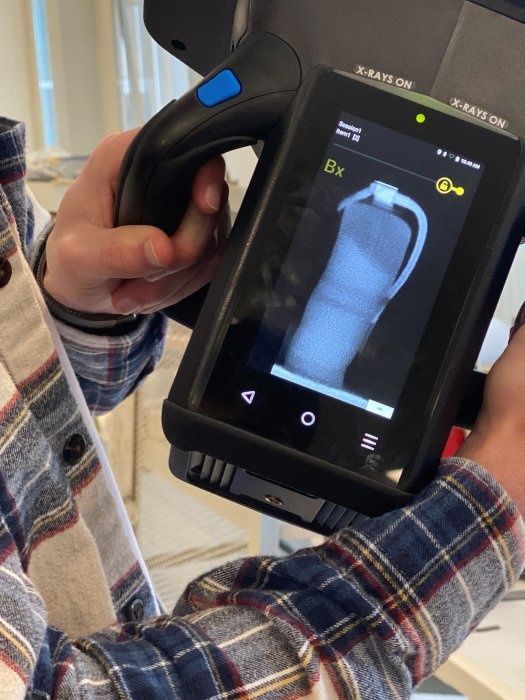

Dzięki zastosowanej technologii BACKSCATTERED X-RAY operator wykonuje skanowanie obiektu z tzw. „ręki”, bez potrzeby wyznaczania strefy bezpieczeństwa. Skaner przesuwany jest powoli i bez kontaktu z badanym obiektem, a na kolorowym wyświetlaczu o wysokiej rozdzielczości generowany jest dwuwymiarowy obraz w czasie rzeczywistym.

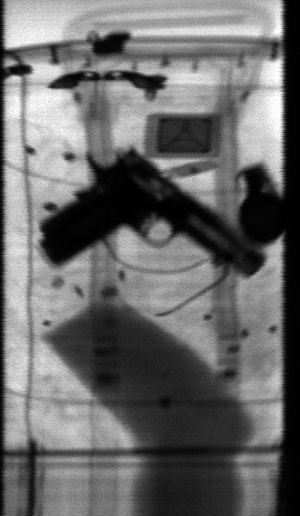

Dodatkowo HBI Nighthawk™ może być wyposażony w BROADWING-DTX - detektor z dynamiczną transmisją, zbierający promienie rentgenowskie, które przeszły przez obiekt w celu zapewnienia lepszej widoczności gęstych obiektów i przedmiotów metalowych (broń palna, noże, druty itp.), wykraczającej poza to, co jest możliwe do uzyskania przy samym obrazowaniu z rozproszeniem wstecznym. Sprawdź >>

Główne zalety urządzenia HBI Nighthawk™

Do głównych zalet urządzenia zaliczyć należy przede wszystkim:

• penetrację stali do 10 mm przy generatorze o mocy 10W, 140 keV,
• wbudowany kolorowy wyświetlacz LCD w pełni zintegrowany z urządzenia umożliwiający zobrazowanie przeskanowanego obiektu w czasie rzeczywistym,
• wbudowaną kamerę umożliwiającą wykonanie zdjęcia obiektu skanowanego,
• wbudowaną latarkę/oświetlacz umożliwiamy pracę w warunkach ograniczonej widoczności,
• wagę urządzenia: 4,1 kg dla źródła 120 keV, 4,6 kg dla źródła 140 keV,

• wymiary urządzenia z szerokim detektorem: 28 cm x 19,5 cm x 28 cm,
• zabezpieczenia przed przypadkowym włączeniem i nieuprawnioną emisją promieniowania na zewnątrz, za pomocą tzw. blokady „interlock” (wciśnięcie min. 2 przycisków umożliwia włączenie urządzenia),
• sygnalizacja załączonej emisji promieniowania: optyczna emitowana ze skanera na zewnątrz,
• system automatycznej identyfikacji pułapek ołowianych,
• wymiary powierzchni skanującej 26 cm x 17,5 cm,
• opcjonalne zintegrowane ramię BROADWING-DTX - detektor z dynamiczną transmisją, zbierający promienie rentgenowskie, które przeszły przez obiekt w celu zapewnienia lepszej widoczności gęstych obiektów i przedmiotów metalowych (broń palna, noże, druty itp.), wykraczającą poza to, co jest możliwe do uzyskania przy samym obrazowaniu z rozproszeniem wstecznym.

Dodatkowe informacje na temat mobilnych systemów rtg dostępne są na stronie dystrybutora >>
